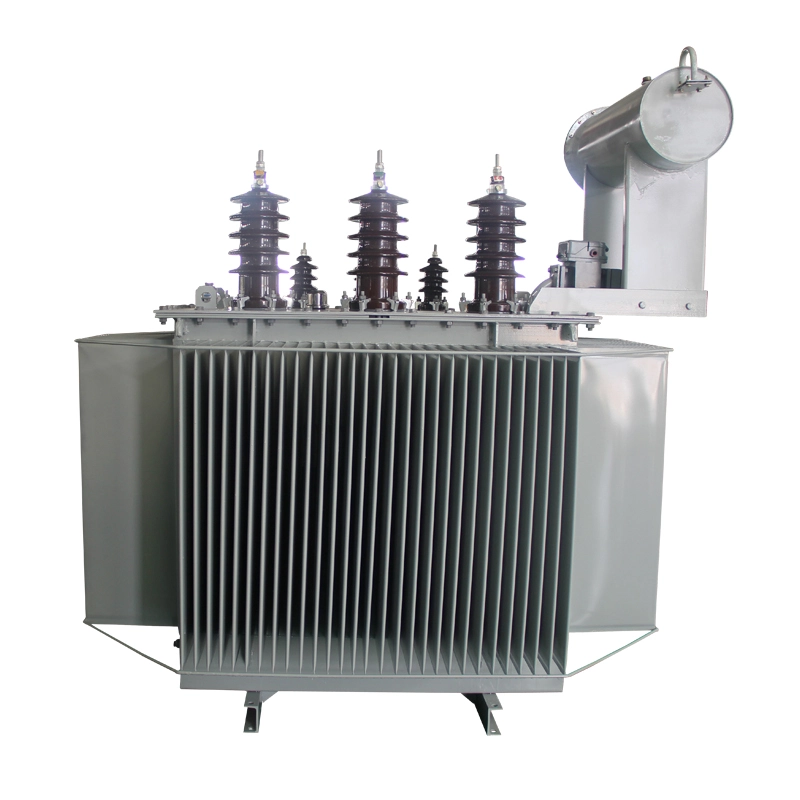

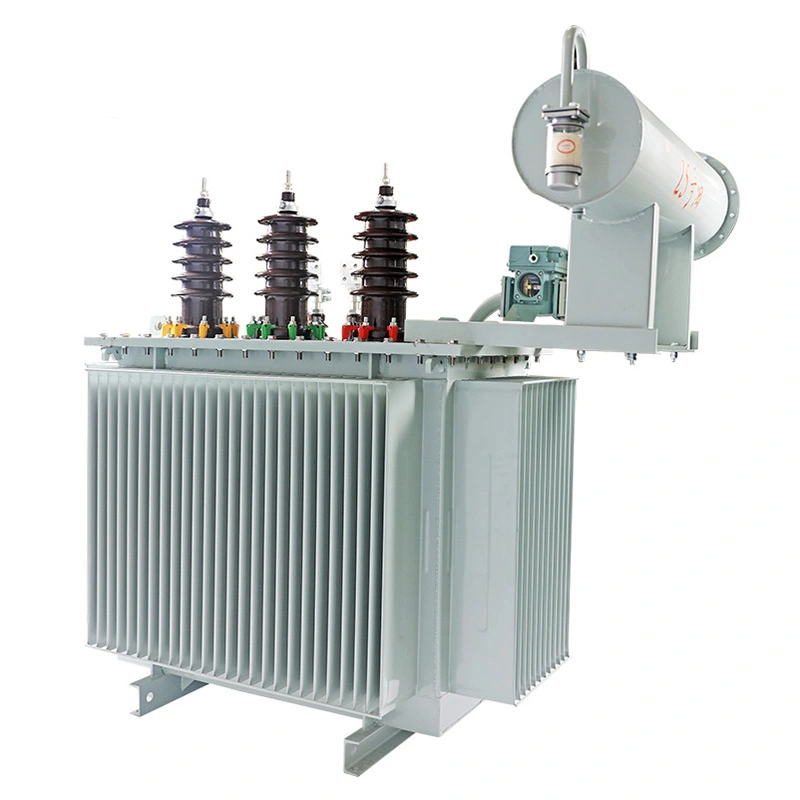

Трифазен S11 35kv 1000kva захранващ трансформатор за натоварване

Трифазен силов трансформатор s11 35kv 1000kva при натоварване отговаря на стандартите на IEC и GB стандартите. Този продукт има обхват на регулиране на напрежението без товар от 35±3*2,5% kV и 38,5±3*2,5% kV. Може да се регулира ръчно, електрически или автоматично в рамките на обхвата на регулиране на напрежението посредством превключвател за регулиране на напрежението при празен ход на първичната страна, за да се осигури стабилност на изходното напрежение. За трансформатори над 6300 kVA при ниво 35 kV, използването на маслени резервоари със сгъната плоча значително подобрява механичната якост на масления резервоар, намалява заварките, подобрява качеството на външния вид на трансформатора и има добри икономически ползи.

Технически параметър:

Характеристики:

1. Консумацията на енергия е ниска и ефектът от пестенето на енергия е забележителен. Трябва да се отбележи, че загубата на празен ход е значително намалена, средно с около 25% по-ниска от националния стандарт GB/T6451.

2. Сърцевината е изработена от висококачествени студено валцувани листове от силициева стомана. Домашната усъвършенствана линия за напречно рязане гарантира, че режещите грапавини са по-малки от 0,02 mm. Целият процес включва пълни скосени фуги, без щанцоване и без припокриване на скобите. Основните колони са подредени и свързани заедно, образувайки компактно, плоско и солидно цяло. Това ефективно намалява загубата на празен ход, тока на празен ход и шума на трансформатора.

3. Трифазните намотки на силови трансформатори s11 35kv 1000kva при натоварване са направени от безкислородна мед с висока чистота, което ефективно намалява загубите на мед. Ъглите на подложките на бобината и опорните пръти са заоблени, което води до равномерно електрическо поле и повишена надеждност. Вътрешната опора за навиване е подсилена, за да подобри нейната стабилност и да предотврати нестабилност и деформация.

4. Стената на резервоара е изработена от едно парче стоманена плоча. Оформя се в гофрирана структура от голяма пресова машина, която намалява броя на заваръчните шевове, подобрява механичната якост, разширява зоната на поглъщане на топлина, подобрява ефекта на разсейване на топлината и в същото време гофрираната стена на резервоара избягва планарното отражение на звуковите вълни, като по този начин намалява шума. Трифазният силов трансформатор s11 35kv 1000kva при натоварване като цяло е красив и прост.

5. Приет е резервоарът за масло тип капсула, който ефективно забавя процеса на стареене на трансформаторното масло; уредът за ниво на маслото тип стрелка може да предотврати появата на фалшиво ниво на маслото и да реши проблема със светлинно индуцираното стареене на трансформаторното масло; газовото реле с устройство за събиране на газ е удобно за поддръжка и работа.

6. Специална обработка се извършва върху уплътняващата част на трифазния s11 35kv 1000kva при натоварване резервоар за масло на силов трансформатор и цялото тяло на резервоара се напръсква с боя, за да се отстранят острите ъгли, неравностите и заваръчната шлака, получени по време на обработката, и да се подобри адхезията на боята.
