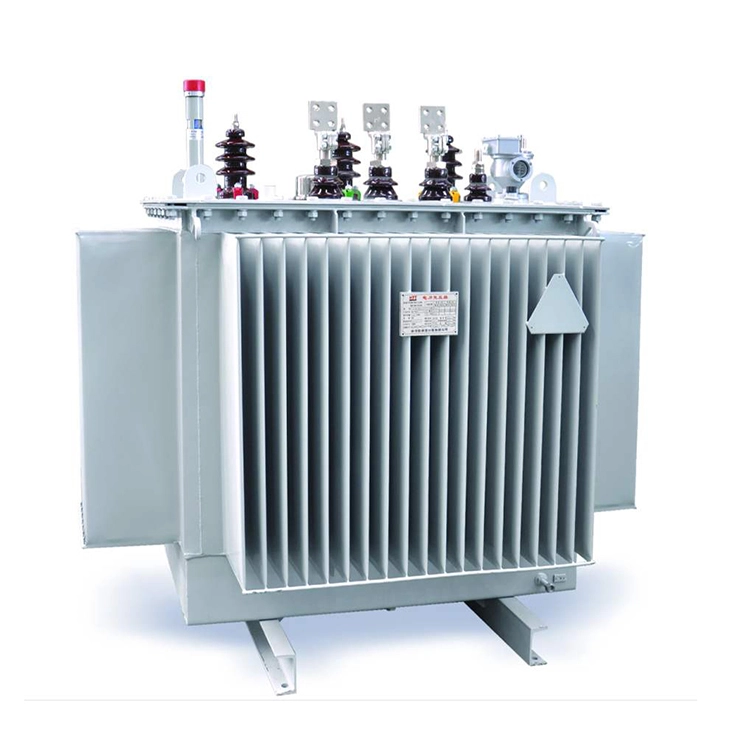

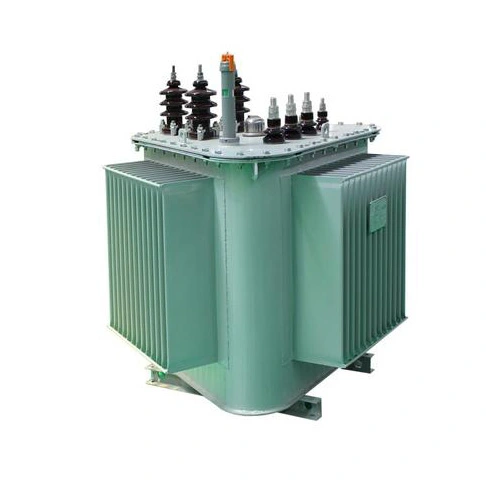

Силов трансформатор 200kva от 15kv до 0,4kv

силов трансформатор 200kva от 15kv до 0,4kv е вид силов трансформатор с номинален капацитет 200 kva, входно напрежение 15 kv и изходно напрежение 0,4 kv.

Нашата компания използва силициева стомана с висока магнитна проводимост, която се обработва допълнително във висококачествени студено валцувани листове от силициева стомана и след това се подреждат заедно. Използвайки фолио за навиване на бобини и нови изолационни материали и процеси, силов трансформатор 200kva от 15kv до 0,4kv се отличава с устойчивост на висока температура, устойчивост на удар и напълно запечатан дизайн на конструкцията.

Дизайнът на напълно запечатаната структура осигурява стабилно качество на трансформаторното масло, удължава цикъла на поддръжка и в същото време цялостният маслен резервоар, съставен от радиатори от гофриран лист, се произвежда чрез фосфатиране и многослойно пръскане против ръжда, което има отлична устойчивост на атмосферни влияния.

Групата за свързване на мощния трансформатор 200kva от 15kv до 0,4kv е Dyn11, което намалява влиянието на хармониците върху електрическата мрежа и подобрява качеството на електрозахранването.

Технически параметър:

Въпрос: На какви инспекционни елементи трябва да се подложи захранващ трансформатор 200kva с 15kv до 0,4kv, преди да напусне фабриката?

О: За да се осигури стабилна и ефективна работа на трансформатора, ще бъдат проведени серия от тестове на трансформатора, преди да бъде произведен. За теста за съпротивление при постоянен ток, измерете съпротивлението при постоянен ток на трифазните намотки за високо и ниско напрежение, проверете скоростта на трифазния баланс и отстранете неизправностите при счупени проводници и лошо запояване. За теста за съотношението на напрежението измерете действителното съотношение 15 kV/0,4 kV, потвърдете точността на позицията на крана и няма грешка в броя на завъртанията. За теста за съпротивление на изолацията използвайте многофункционален измервателен уред, за да измерите изолацията между високо и ниско напрежение и между високо и ниско напрежение и земя и определете дали изолацията е квалифицирана. Тестът за издържано напрежение на захранващата честота преминава теста за издържано напрежение между високо и ниско напрежение към земята, между ниско напрежение към земя и между високо и ниско напрежение, за да се оцени якостта на изолацията и т.н.

В: Защо е необходимо да се проведе тест за импулсно затваряне на новоинсталирани или претоварени силови трансформатори 200kva от 15kv до 0,4kv, преди да бъдат пуснати в експлоатация?

О: Премахването на трансформаторите без товар в електрическата мрежа ще доведе до пренапрежение при работа. В система за заземяване с малък ток, амплитудата на това пренапрежение може да достигне 3 до 4 пъти номиналното фазово напрежение; в голяма заземителна система амплитудата на работното пренапрежение може също да достигне 3 пъти номиналното фазово напрежение. Следователно, за да се тества дали изолацията на трансформатора може да издържи на номиналното напрежение и на работното пренапрежение по време на работа, трябва да се проведат няколко теста за импулсно затваряне, преди силовите трансформатори 200kva от 15kv до 0,4kv да бъдат пуснати в експлоатация.

Освен това, когато трансформаторът на празен ход се пусне в действие, ще се генерира ток на възбуждане със стойност, която може да достигне 6 до 8 пъти номиналния ток. Тъй като възбуждащият ударен ток ще генерира голяма електродинамична сила, провеждането на теста за импулсно затваряне също е ефективна мярка за разглеждане на механичната якост на силовите трансформатори 200kva от 15kv до 0,4kv и дали релейната защита ще работи неизправно.
